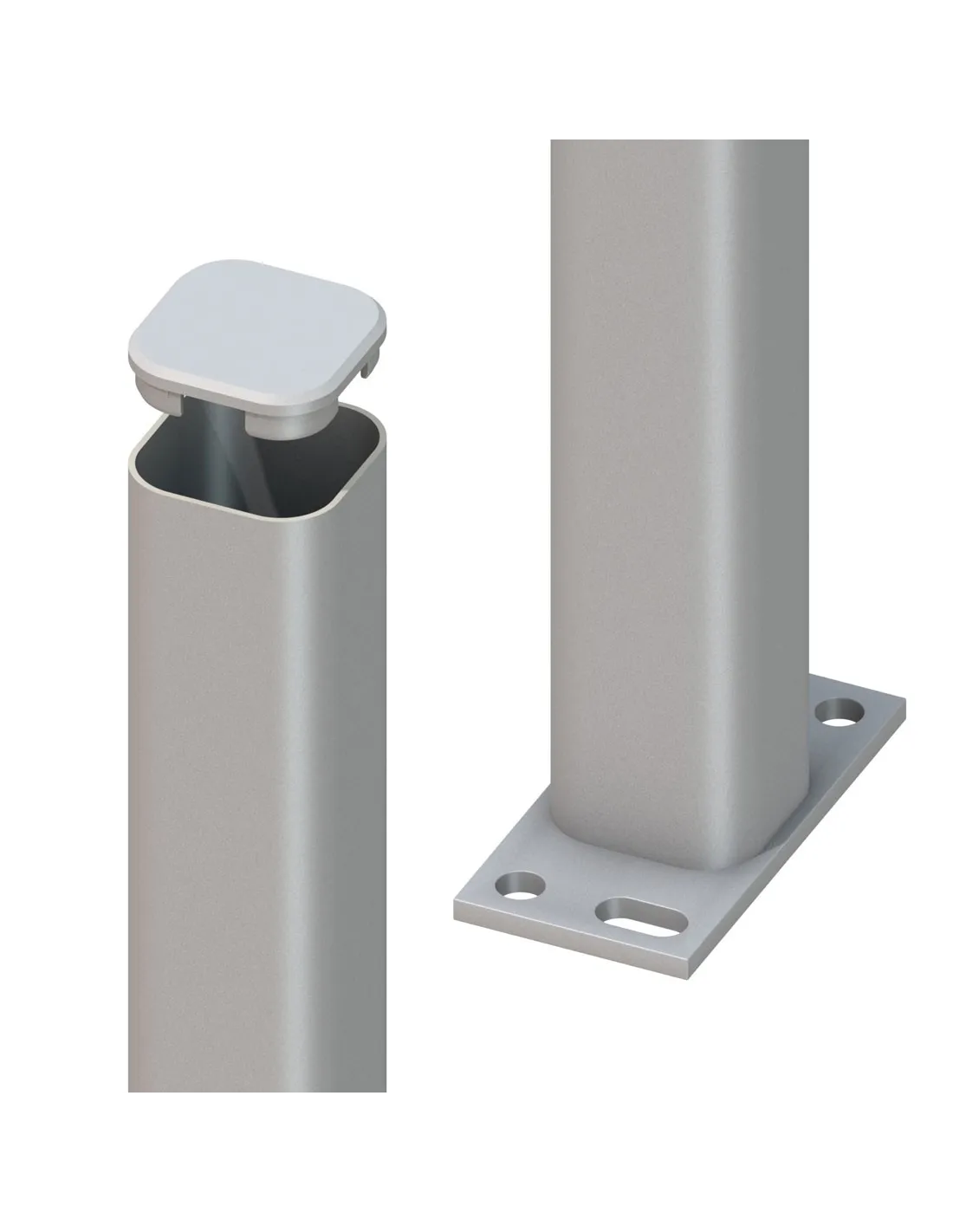

Metalen paal in thermisch verzinkt en gepoedercoat staal (2 mm) voor het bevestigen van tuinschermen en panelen, ook in composiet. Sectie 7×7 cm, aangelaste voet van 80×160 mm.

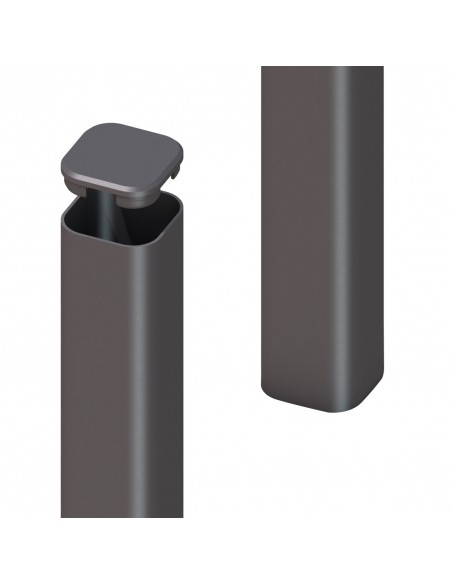

Uitvoering schroefbaar (105 of 195 cm) of in te betonneren (150, 240 of 298 cm). Kleur antraciet (≈ RAL 7015) of zilver (≈ RAL 7042). Geleverd zonder chemische verankering.
Tuinpalen van gegalvaniseerd metaal met een stevige epoxycoating van 2 mm, geschikt om neer te zetten of in beton te plaatsen. Metalen paaltjes (7 x 7 cm) voorzien van een basisplaat van 80 x 160 mm.
Beschikbare lengtes:
105 cm
150 cm
195 cm
240 cm
Kleuren van de metalen palen:
Zilver
Antraciet
Wordt geleverd zonder chemische verankering.
1 - Span een koord langs het geplande schutting- verloop en maak op de plaatsen waar de palen zullen komen een vorstbestendig betonfundament. De palen worden telkens midden op het fundament geplaatst en met vier draadstangen van de chemische verankeringset bevestigd.
Let op de paaltussenmaten (inbouwmaten) van de elementen.
Laat de mortel uitharden vooraleer verder te werken.
2 - Bevestig de schermelementen enkel met de elementhouders in het midden van de dwarsregel van het element.
Meet de posities van de elementhouders op het element, voeg de bodemafstand toe en breng de posities over op de palen. Zorg ervoor dat het schermelement na de montage in de verticale as van de paal wordt geplaatst (zie zijaanzicht / boven- aanzicht), d.w.z. de schroefgaten van de elementhouders bevinden zich NIET op de verticale as van de paal, maar enigszins verschoven.
Markeer de schroeflocaties. Boor alle verbindingen op de gemarkeerde schroeflocaties voor!
De bovenste schroef boven in het schroefgat, de onderste in het midden. Fixeer de elementhouders met de 4,8 x 25 mm plaatschroeven. Let op de exacte pasvorm van de bits en het maximale draaimoment!
3 - Plaats het schermelement tussen de palen en markeer de boorgaten op de dwarsregels. Voorboren en de elementen met de fijndraadschroeven bevestigen. De schroefgaten moeten gecentreerd onder elkaar staan.
Vervolgens kunt u de opzetlijsten vastlijmen.
1 - Span een koord langs het geplande schuttingverloop en graaf een gat van ongeveer 70 cm diep, zodat later genoeg beton onder de palen kan komen. Tip: om te voorkomen dat de metaalpaal wegzakt of uitgetrokken kan worden boort u aan de onderkant kruisgewijs twee gaten van 8,5 tot 9mm en schuif daarna twee bouten of draadstangen doorheen de gaten. Plaats de palen loodrecht op hoogte en fixeer die voor de montage, bijvoorbeeld met steunlatten en spanschroeven, als tijdelijke bevestiging. Let op de paaltussenmaten (inbouwmaten) van de elementen. Vul nu de putten met een cement- kiezelmengsel in verhouding van 1 op 3. Controleer nu of alle palen loodrecht in een rechte lijn en op de juiste hoogte staan. Verifieer de inbouwmaten tussen de palen. Laat het beton uitharden vooraleer verder te werken.
2 - Bevestig de schermelementen enkel met de elementhouders in het midden van de dwarsregel van het element. Meet de posities van de elementhouders op het element, voeg de bodemafstand toe en breng de posities over op de palen. Zorg ervoor dat het schermelement na de montage in de verticale as van de paal wordt geplaatst (zie zijaanzicht / boven- aanzicht), d.w.z. de schroefgaten van de element- houders bevinden zich NIET op de verticale as van de paal, maar enigszins verschoven.
Markeer de schroeflocaties. Boor alle verbindingen op de gemarkeerde schroeflocaties voor!
De bovenste schroef boven in het schroefgat, de onderste in het midden. Fixeer de elementhouders met de 4,8 x 25 mm plaatschroeven. Let op de exacte pasvorm van de bits en het maximale draaimoment!
3 - Plaats het schermelement tussen de palen en markeer de boorgaten op de dwarsregels. Voorboren en de elementen met de fijndraadschroeven bevestigen. De schroefgaten moeten gecentreerd onder elkaar staan.
Vervolgens kunt u de opzetlijsten vastlijmen.
