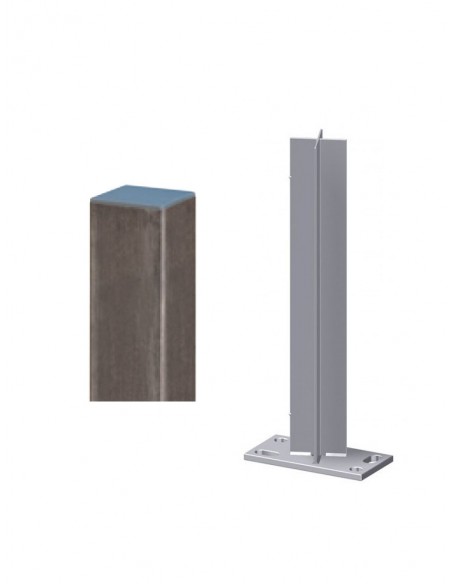

Deze palen zijn bedoeld om de panelen te ondersteunen.
Keuze tussen anthraciet, grijs en bangkirai.
Geleverd zonder chemisch verankeringset.
1 - Span een koord langs het geplande schutting- verloop en maak op de plaatsen waar de palen zullen komen een vorstbestendig betonfundament.
Voor de WPC palen hebt u bijkomend de paalhouder voor op beton nodig. Paalhoudergrondplaat 8 x 16 cm.
WPC palen voorbereiden voor de montage: schuif het anker in de achthoekige paalversteviging. De laspunten op de paalhouders dienen om deze „vast te klemmen” in de paal. Indien het niet lukt om het anker in de metalen paalversteviging te schuiven, dan kunt u de laspunten een beetje afvijlen.
De palen worden telkens midden op het fundament geplaatst en met vier draadstangen van de chemische verankeringset bevestigd.
Let op de paaltussenmaten (inbouwmaten) van de elementen .
Laat de mortel uitharden vooraleer verder te werken.
2 - Bevestig de schermelementen enkel met de elementhouders in het midden van de dwarsregel van het element. Meet de posities van de elementhouders op het element, voeg de bodemafstand toe en breng de posities over op de palen. Zorg ervoor dat het schermelement na de montage in de verticale as van de paal wordt geplaatst (zie zijaanzicht / boven- aanzicht), d.w.z. de schroefgaten van de element- houders bevinden zich NIET op de verticale as van de paal, maar enigszins verschoven.
Markeer de schroeflocaties. Boor alle verbindingen op de gemarkeerde schroeflocaties voor!
De bovenste schroef boven in het schroefgat, de onderste in het midden. Fixeer de elementhouders met de 4,8 x 25 mm plaatschroeven. Let op de exacte pasvorm van de bits en het maximale draaimoment!
3 - Plaats het schermelement tussen de palen en markeer de boorgaten op de dwarsregels. Voorboren en de elementen met de fijndraadschroeven bevestigen. De schroefgaten moeten gecentreerd onder elkaar staan.
Vervolgens kunt u de opzetlijsten vastlijmen.
1 - Span een koord langs het geplande schuttingverloop en graaf een gat van ongeveer 70 cm diep, zodat later genoeg beton onder de palen kan komen.
Voor de WPC palen hebt u bijkomend de paalhouder voor inbetonneren nodig.
WPC palen voorbereiden voor de montage: schuif het anker in de achthoekige paalversteviging. De laspunten (O) op de paalhouders dienen om deze „vast te klemmen” in de paal. Indien het niet lukt om het anker in de metalen paalversteviging te schuiven, dan kunt u de laspunten een beetje afvijlen.
Plaats de palen loodrecht op hoogte en fixeer die voor de montage, bijvoorbeeld met steunlatten en spanschroeven, als tijdelijke bevestiging. Let op de paaltussenmaten (inbouwmaten) van de elementen. Vul nu de putten met een cement- kiezelmengsel in verhouding van 1 op 3. Controleer nu of alle palen loodrecht in een rechte lijn en op de juiste hoogte staan. Verifieer de inbouwmaten tussen de palen. Laat het beton uitharden vooraleer verder te werken.
2 - Bevestig de schermelementen enkel met de elementhouders in het midden van de dwarsregel van het element.
Meet de posities van de elementhouders op het element, voeg de bodemafstand toe en breng de posities over op de palen. Zorg ervoor dat het schermelement na de montage in de verticale as van de paal wordt geplaatst (zie zijaanzicht / boven- aanzicht), d.w.z. de schroefgaten van de element- houders bevinden zich NIET op de verticale as van de paal, maar enigszins verschoven.
Markeer de schroeflocaties. Boor alle verbindingen op de gemarkeerde schroeflocaties voor!
De bovenste schroef boven in het schroefgat, de onderste in het midden. Fixeer de elementhouders met de 4,8 x 25 mm plaatschroeven. Let op de exacte pasvorm van de bits en het maximale draaimoment!
3 - Plaats het schermelement tussen de palen en markeer de boorgaten op de dwarsregels. Voorboren en de elementen met de fijndraadschroeven bevestigen. De schroefgaten moeten gecentreerd onder elkaar staan.
Vervolgens kunt u de opzetlijsten vastlijmen.
