Panneaux de couverture métalliques imitant la tuile classique, pour bâtiments domestiques et agricoles. Légers, ils permettent l'usage d'une charpente allégée et une pose rapide grâce à une production aux dimensions de votre toiture. Pente de toit minimale de 8° ; pose d'un feutre de toiture en sous-couche conseillée contre la condensation et l'humidité.
Panneau tuiles métalliques : notice de montage
Le panneau tuiles métalliques (tôle imitation tuile) reproduit l'aspect de la tuile traditionnelle tout en offrant la légèreté et la rapidité de pose de l'acier. Fabriqué sur mesure aux dimensions de votre toiture, il se pose directement sur liteaux et se fixe par vissage. Cette notice de montage détaille, étape par étape, la prise de mesures, la préparation de la charpente, la pose, la fixation et les finitions pour réussir votre couverture.
1. Pente de toiture
Les panneaux tuiles métalliques s'adaptent à toutes les toitures, pour des pentes allant de 8° jusqu'à la verticale. Ils conviennent aussi bien aux bâtiments résidentiels qu'aux bâtiments agricoles.
2. Comment prendre les mesures ?
Toiture à deux pans

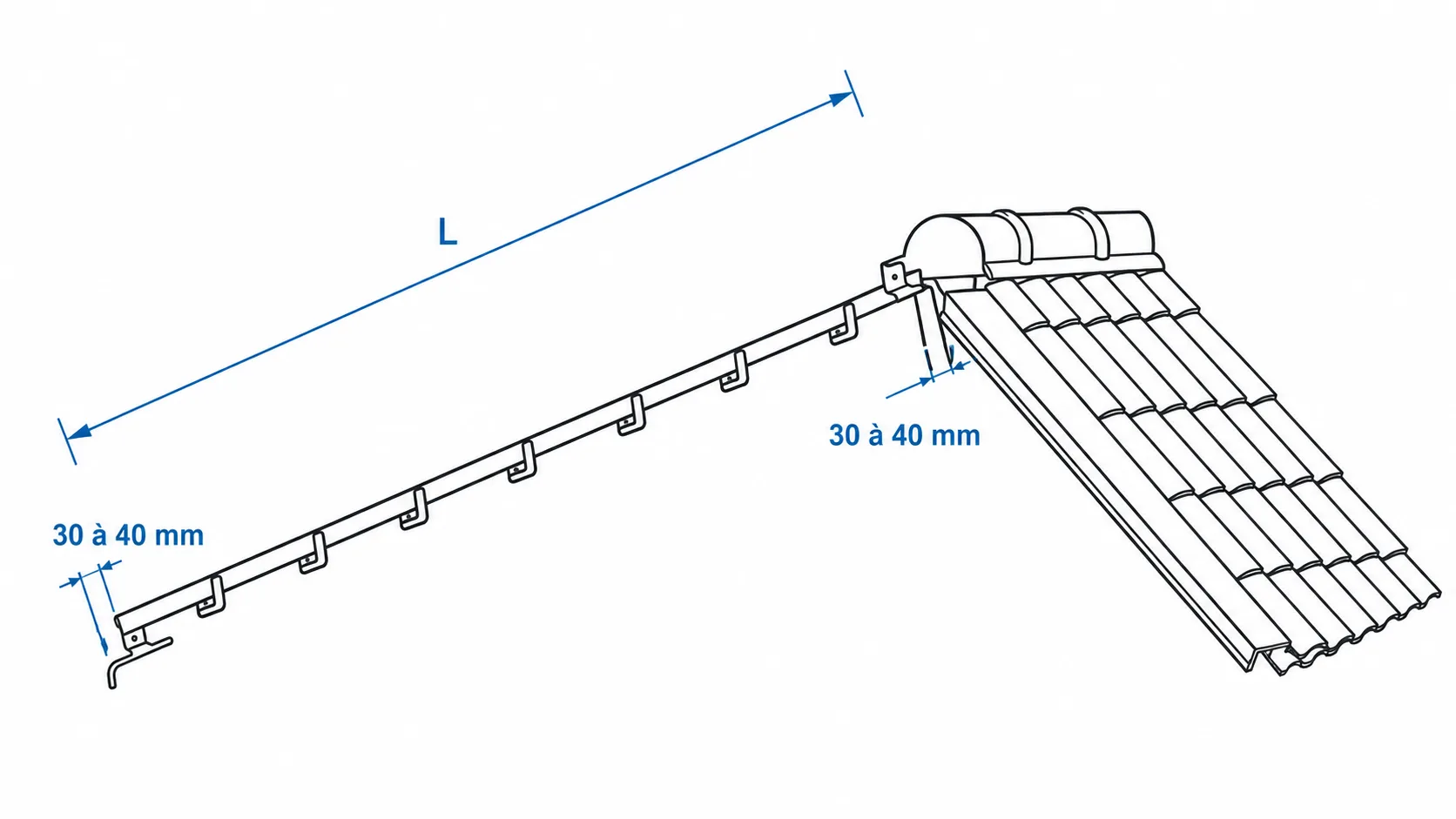

- Relevez la distance L entre l'arête supérieure (faîte) et l'arête inférieure (gouttière) de la toiture.
- À la pose, le panneau débordera de l'arête inférieure afin de surplomber la gouttière.
- La partie supérieure du panneau restera en retrait de l'arête supérieure : cet espace sera recouvert par la faîtière.
- Le nombre de panneaux se calcule sur base de la largeur utile de recouvrement, soit 1,10 m.
Toiture en croupe

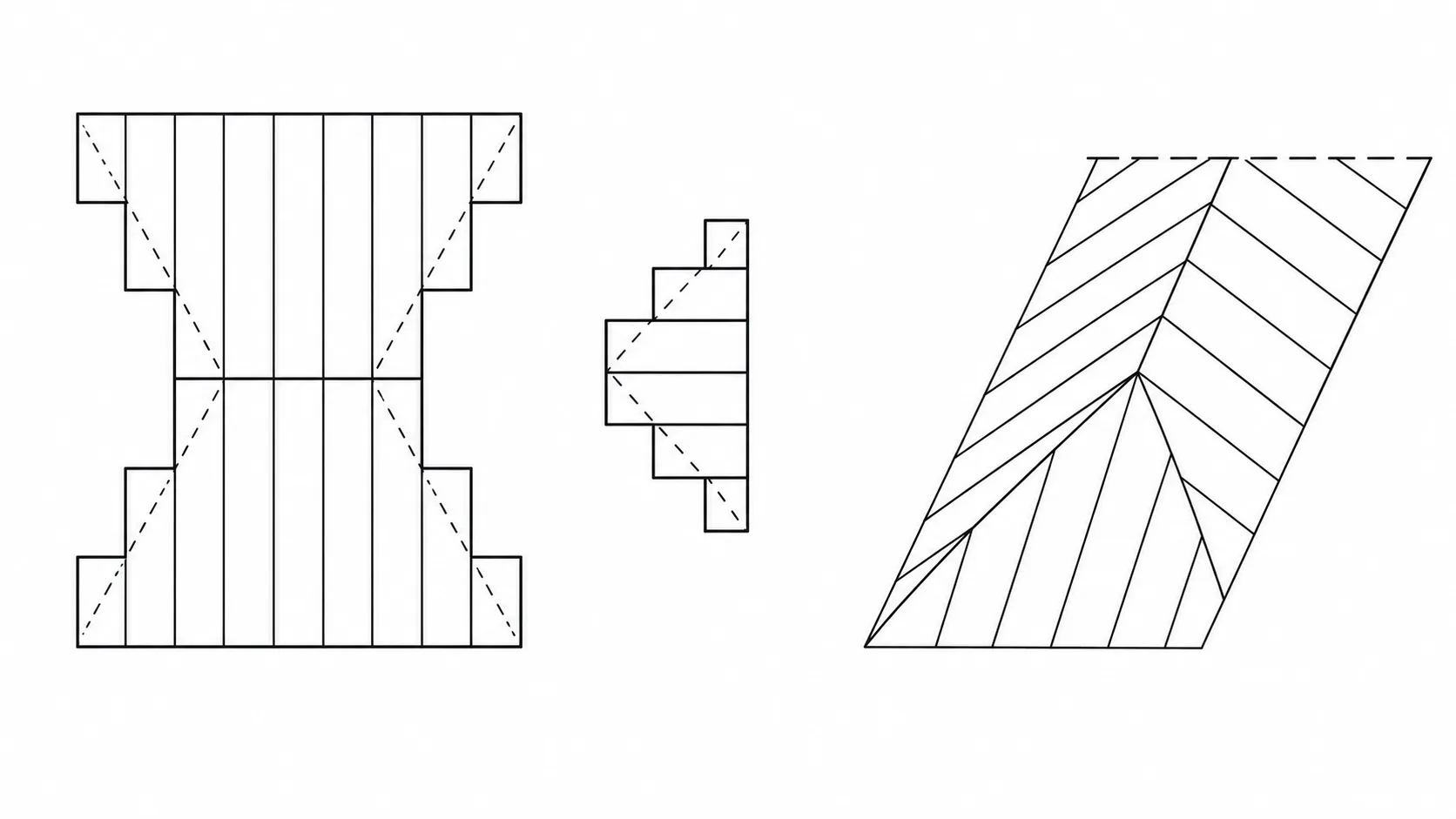

Représentez le plan de la toiture à l'échelle pour déterminer le nombre et la longueur des panneaux à utiliser.
À noter Les panneaux se placent toujours perpendiculairement à la base de la toiture : aucune pose transversale n'est admise.

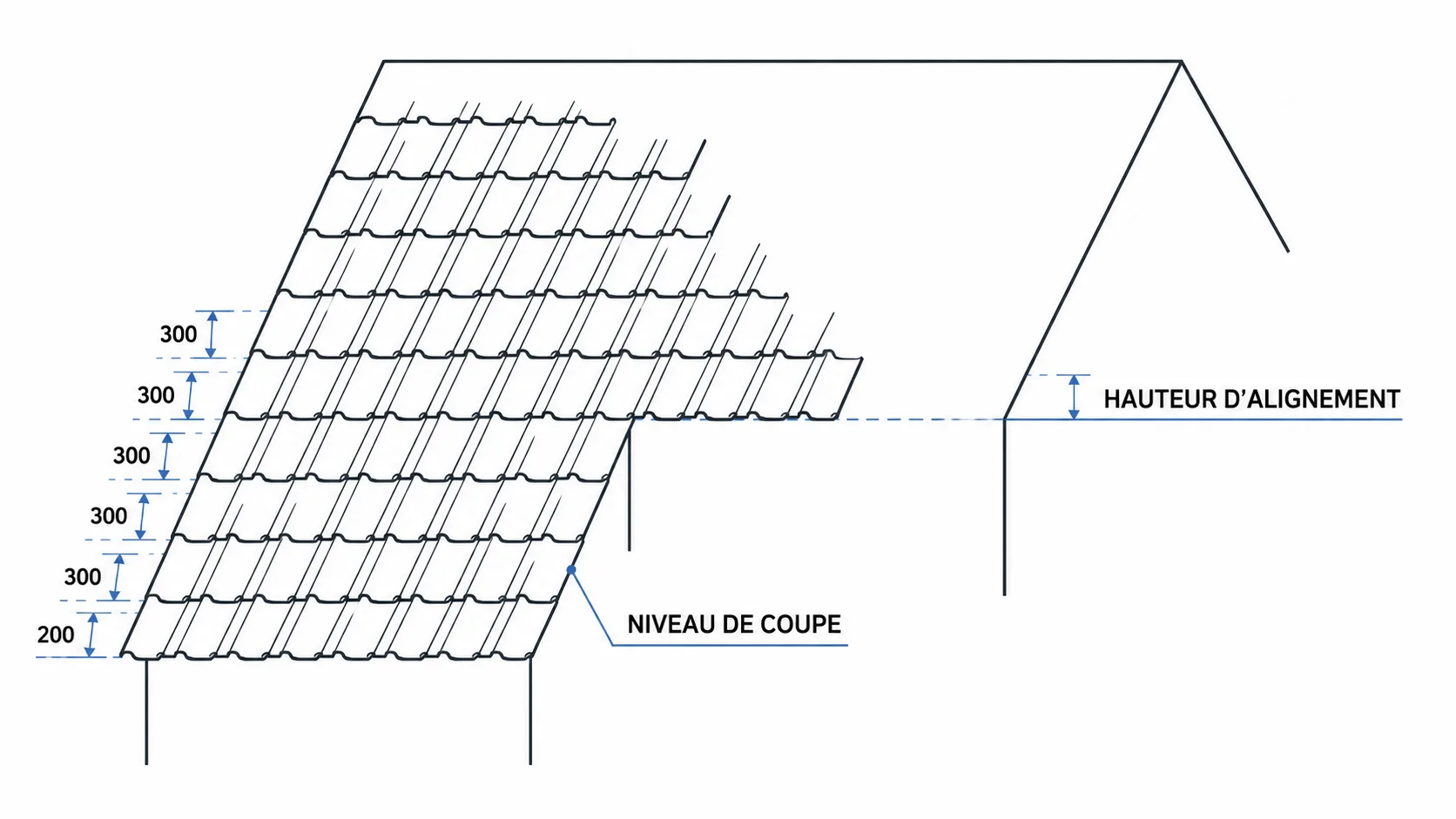

Cas d'un auvent
Pour une utilisation optimale sur un auvent, la longueur du panneau doit être un multiple de 350 mm. Si la longueur de l'auvent ne correspond pas à l'un de ces multiples, adaptez la longueur des panneaux en les découpant soigneusement à leur base (côté gouttière).
3. Charpente support et liteaunage

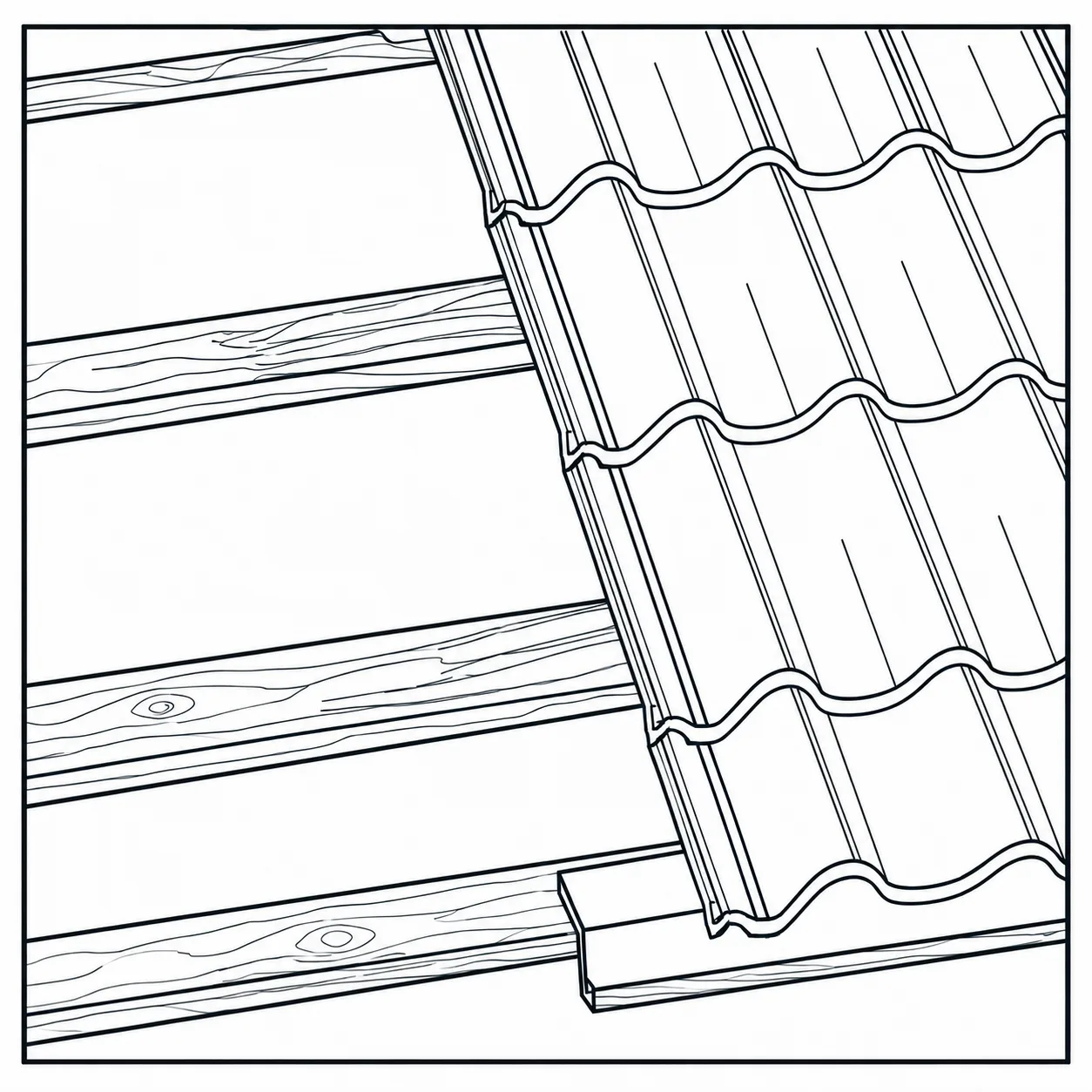

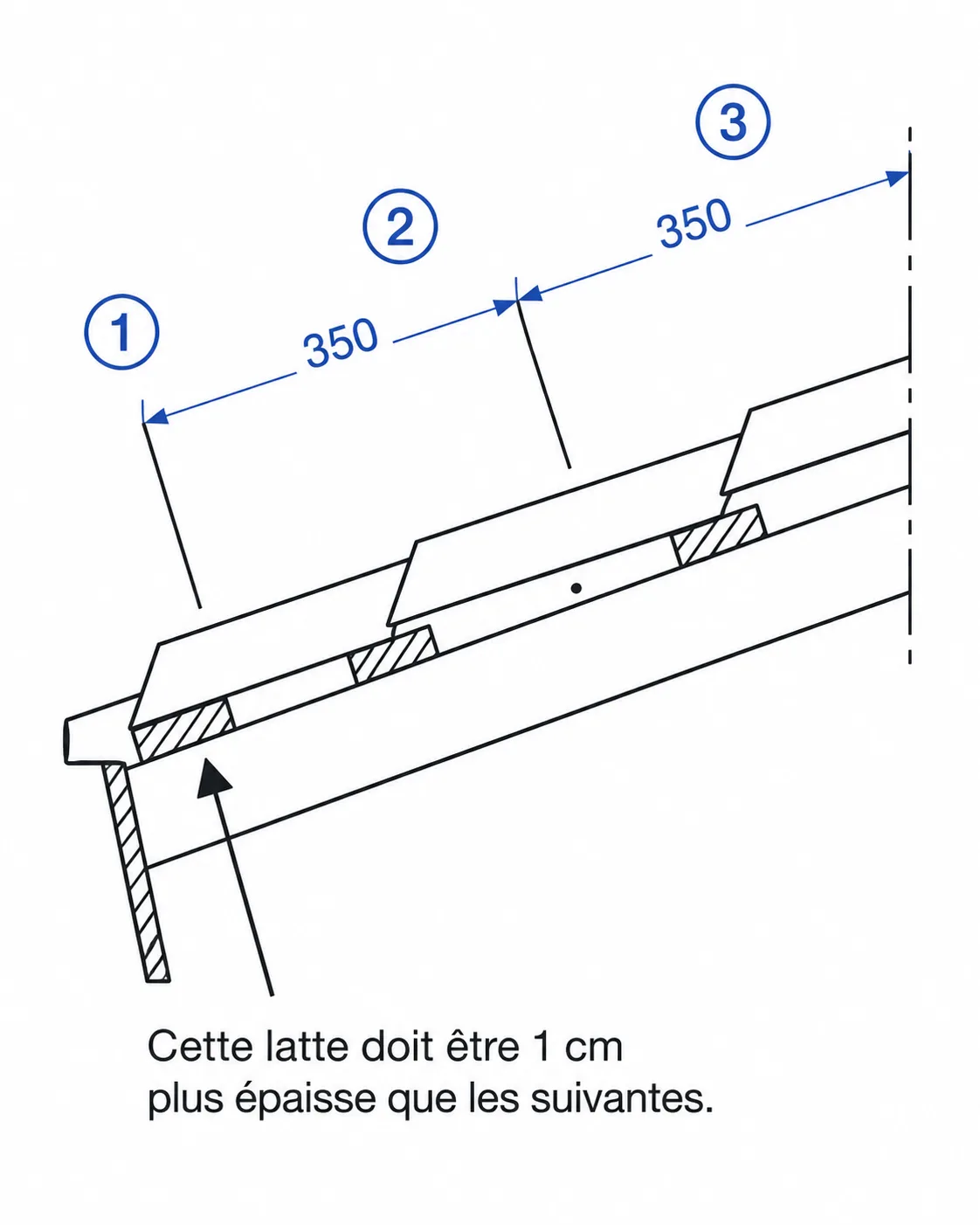

La pose s'effectue directement sur les liteaux, placés parallèlement à la gouttière et au faîte du toit. Les liteaux sont posés à 350 mm d'axe en axe.
Point d'attention La première latte (côté gouttière) doit être 10 mm plus épaisse que les suivantes. L'entraxe entre la première et la deuxième latte dépend du débordement souhaité du panneau au-dessus de la gouttière.
Ventilation de la sous-toiture
Une bonne ventilation est essentielle : la sous-toiture doit être ventilée. Les joints de faîtière sont pourvus de demi-lunes prédécoupées ; une fois retirées, elles assurent une aération complète de la sous-toiture. La pose d'un feutre de sous-toiture est recommandée comme couche anti-condensation et anti-humidité.
4. Pose des panneaux tuiles

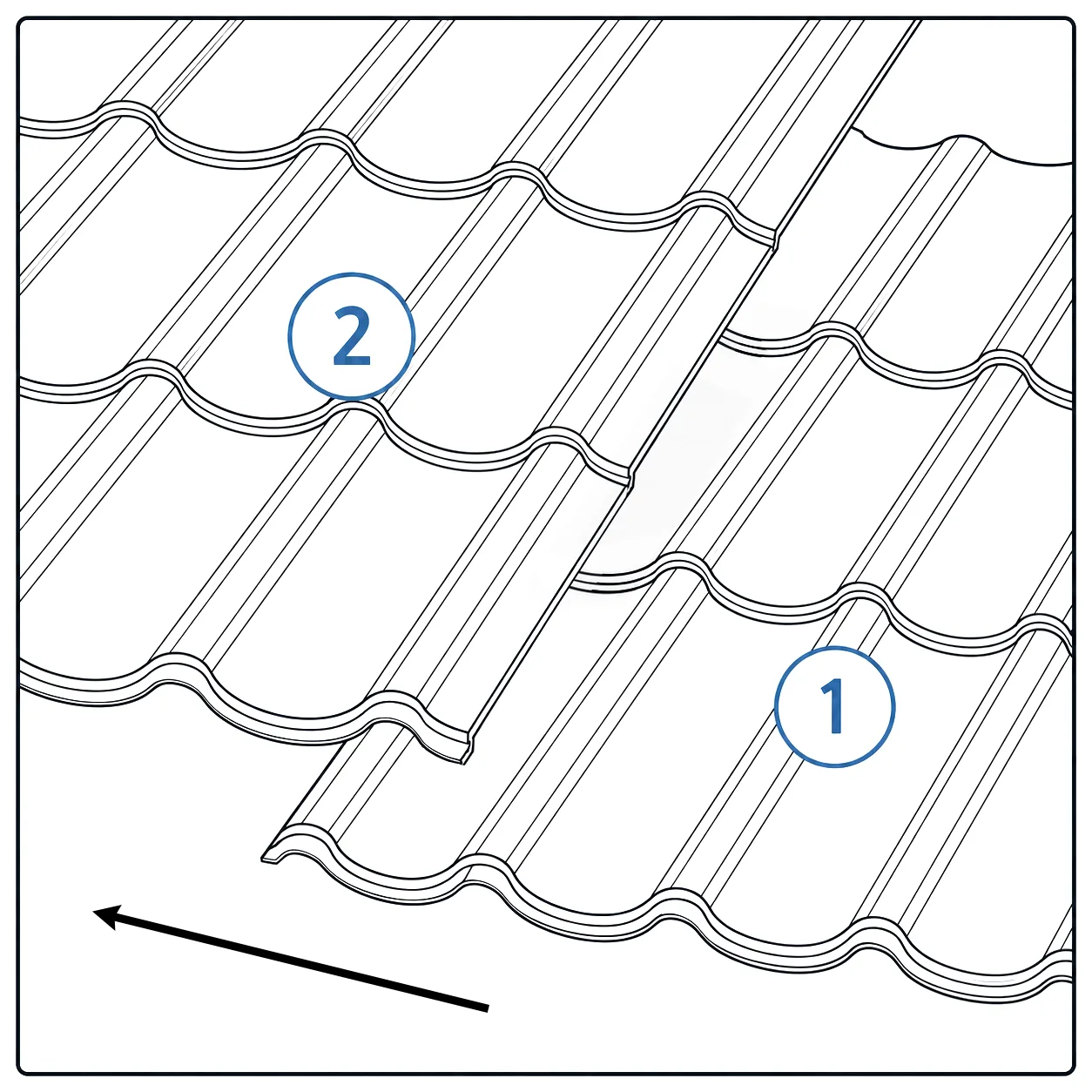

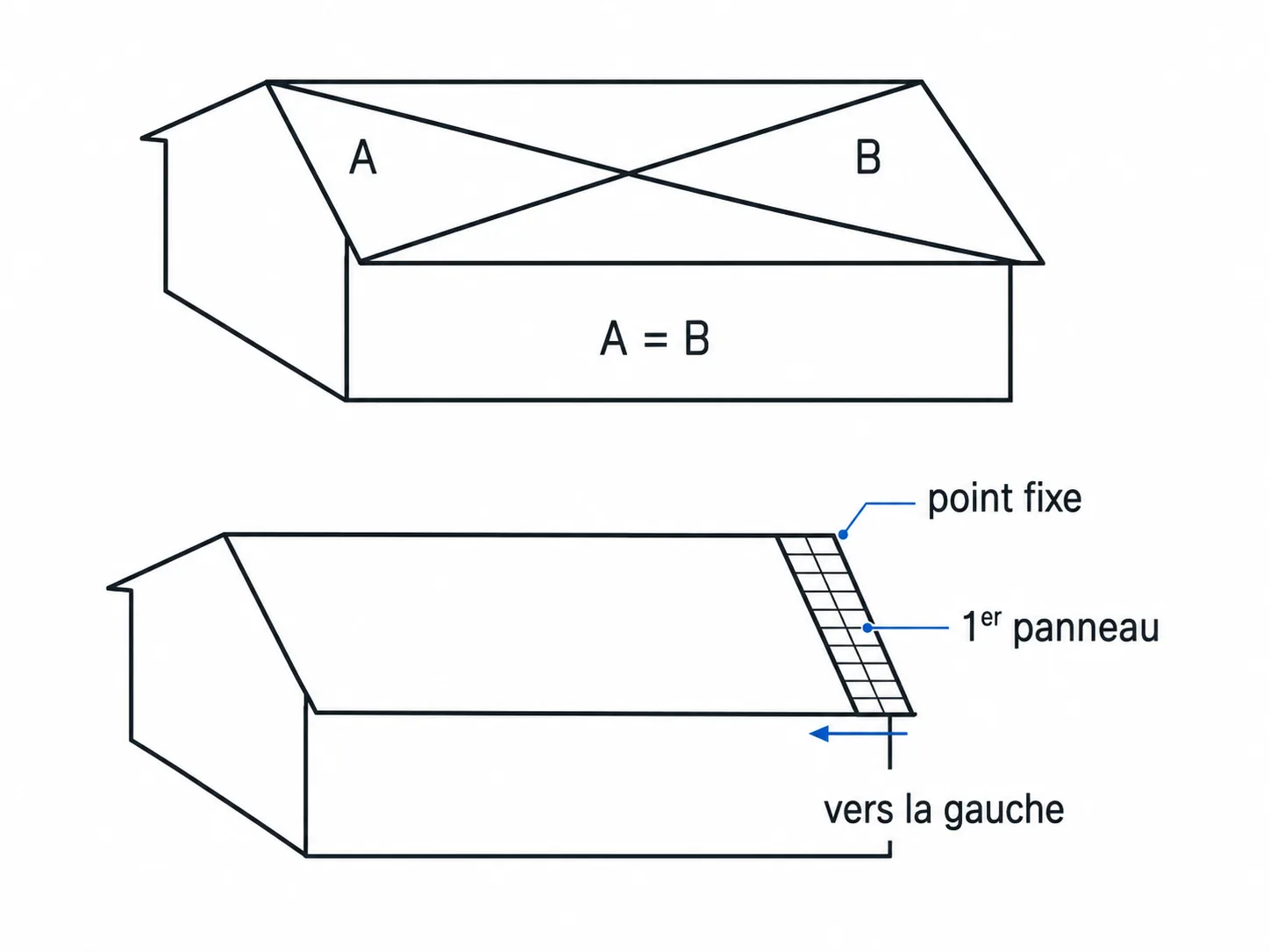

- La pose s'effectue perpendiculairement à la gouttière, en partant du bas de la pente et de droite à gauche.
- Décalez le bas du premier panneau de 1 mm par mètre courant de pente.
→ Exemple : pour une pente de 4,5 m, décalez le premier panneau de 4,5 mm vers la gauche.
Manutention (conseil pratique)
Il est plus aisé de manutentionner le panneau sur son champ, canal de drainage vers le haut. Pour le monter sur la toiture, placez 2 traverses dans le prolongement du pan de toiture jusqu'au sol, appuyez-y le panneau : il suffit ensuite de le tirer sur la toiture.
5. Fixation des panneaux tuiles

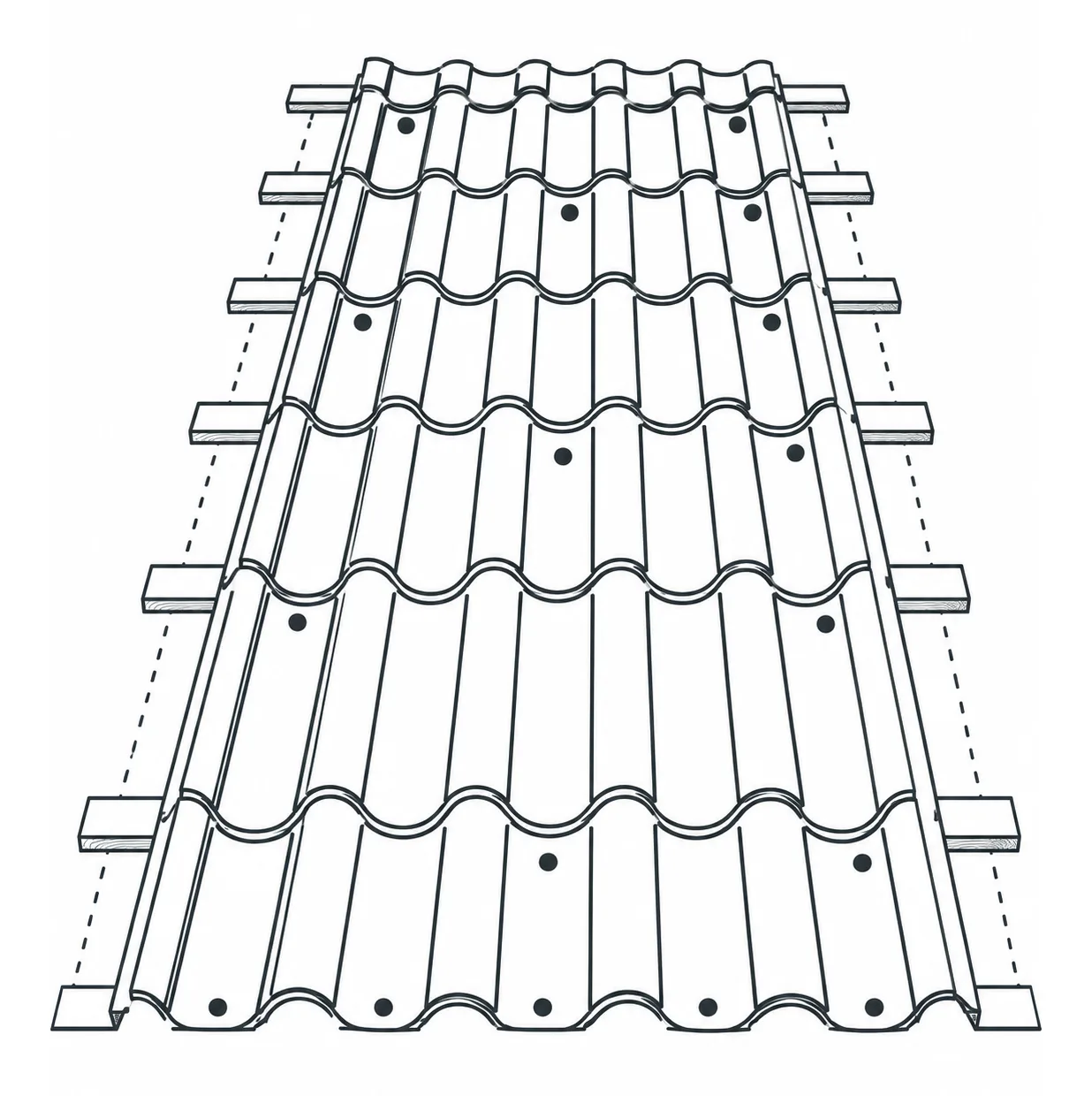

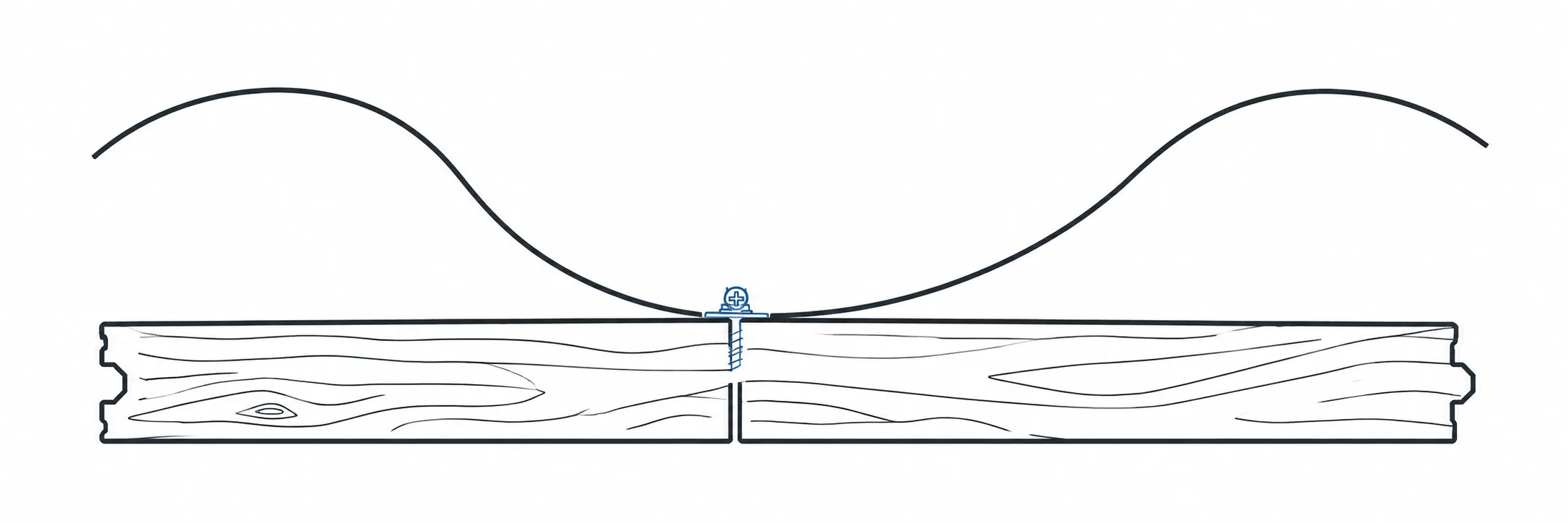

La fixation s'effectue au moyen de vis autoforantes. Les vis se placent dans le creux de l'onde et au pied de la marche.
| Zone à visser | Consigne |
|---|---|
| Première rangée | Côté gouttière |
| Dernière rangée | Côté faîtière |
| Surface courante | 6 à 8 vis par m² |

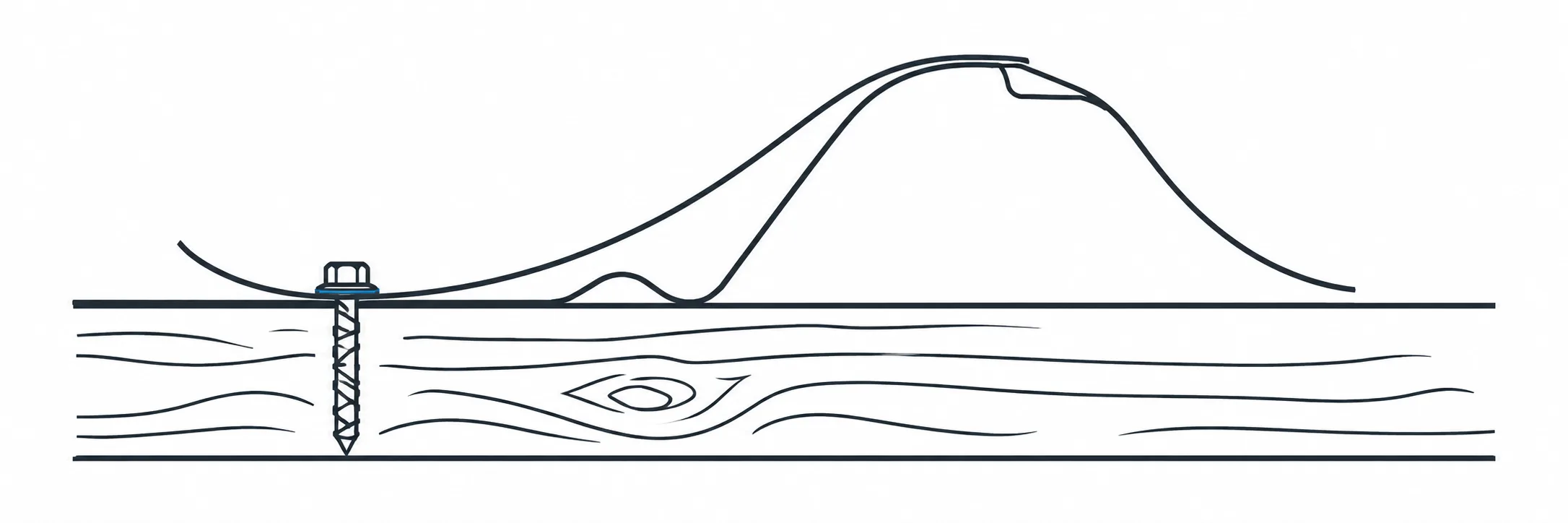

Point d'attention Ne négligez pas la fixation de la ligne de recouvrement (la succession de tuiles qui se superpose au panneau précédent) : une bonne fixation garantit un appui optimal.
Contrôle du serrage

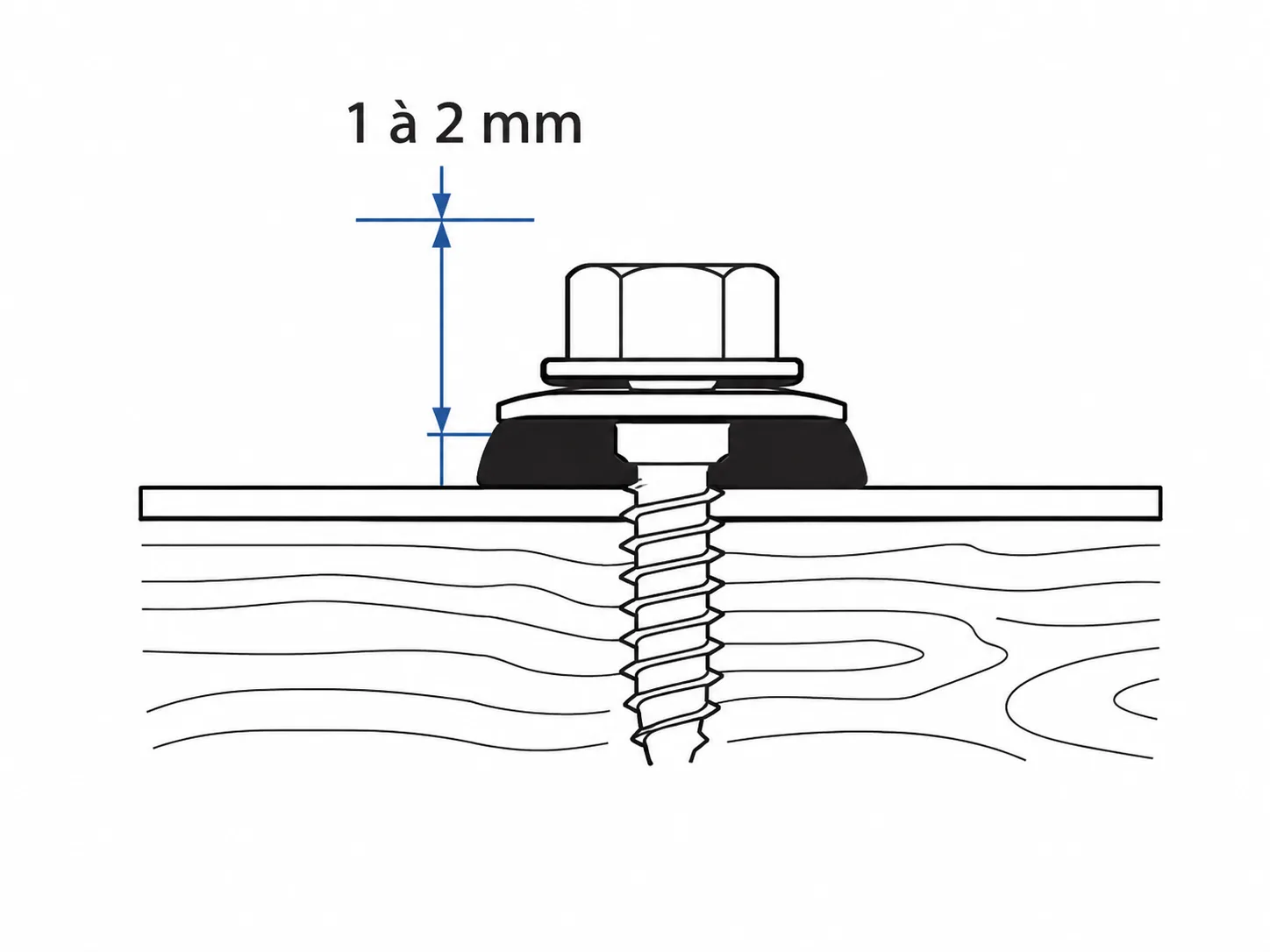

La vis est correctement montée lorsque le caoutchouc d'élastomère déborde de 1 à 2 mm autour de la rondelle. Ni trop serré, ni trop lâche.
6. Pose de la faîtière

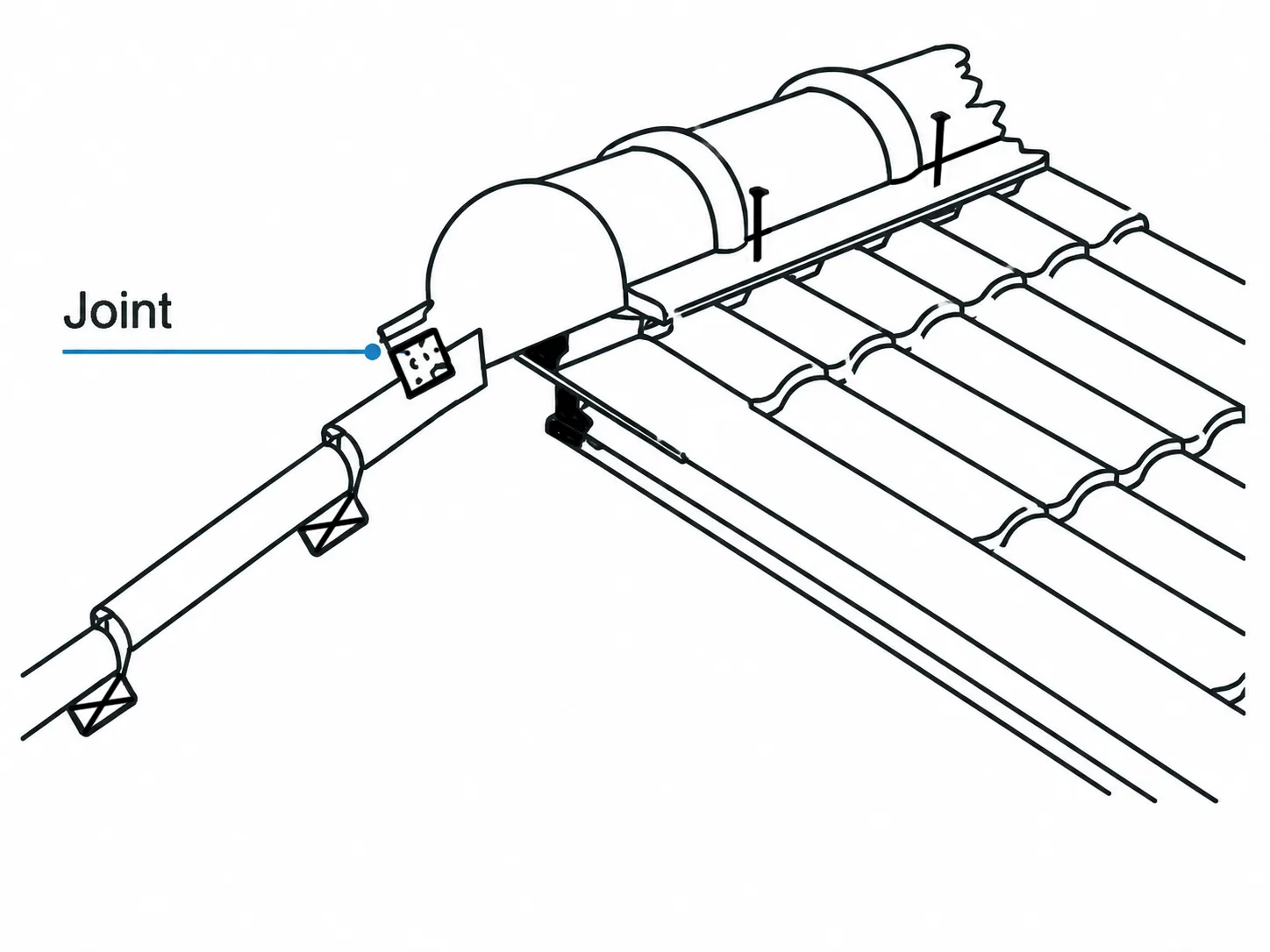

La faîtière se pose directement sur les panneaux tuiles, après avoir placé les joints d'étanchéité en mousse. Vissez les appuis de la faîtière sur le sommet d'onde de la tuile à l'aide des vis autoforantes.

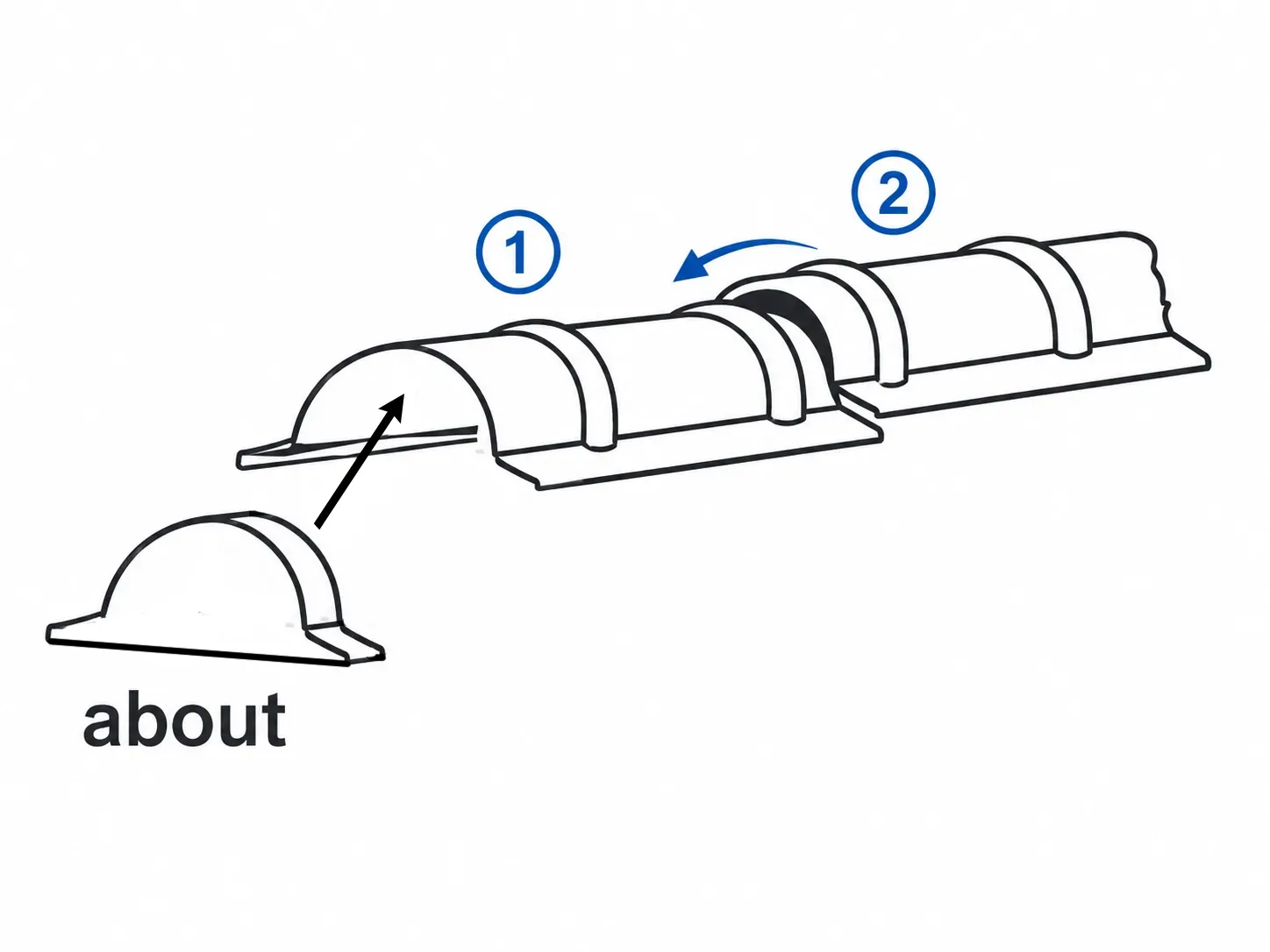

Point d'attention Selon la pente de toiture, le profil de la faîtière peut être modifié. Dans ce cas, les abouts de faîtière ne sont plus adaptés : façonnez un about dans de la tôle plane. L'about se place à l'extrémité et en dessous de la faîtière ; un joint de silicone sur son bord assure une étanchéité parfaite.
7. Découpes et retouches
Les découpes doivent être réalisées avec des outils à faible vitesse de coupe, afin de ne pas altérer les revêtements et de maintenir la protection cathodique.
Outils recommandés

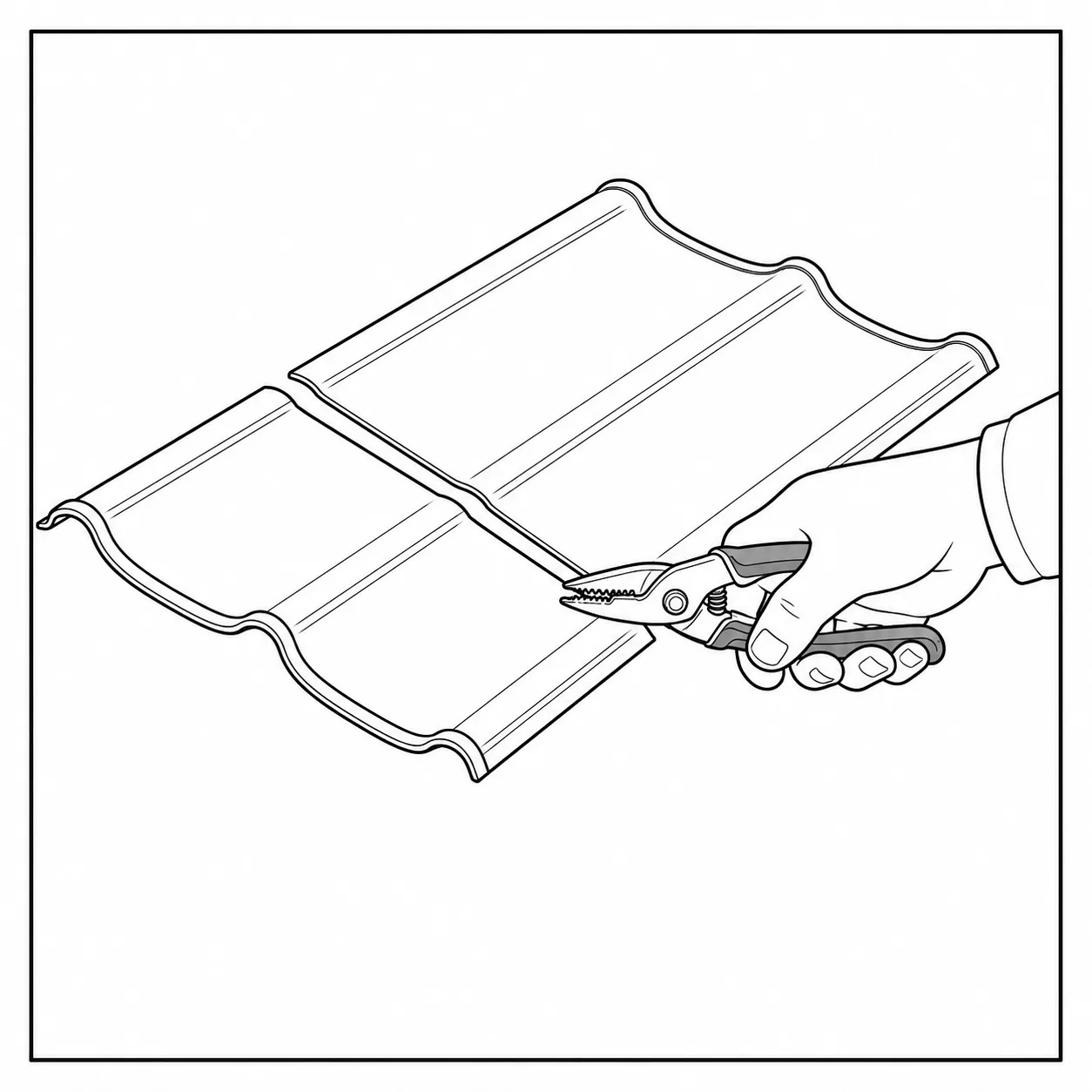

Cisaille à main, poinçonneuse, scie à métaux à fine denture, grignoteuse électrique

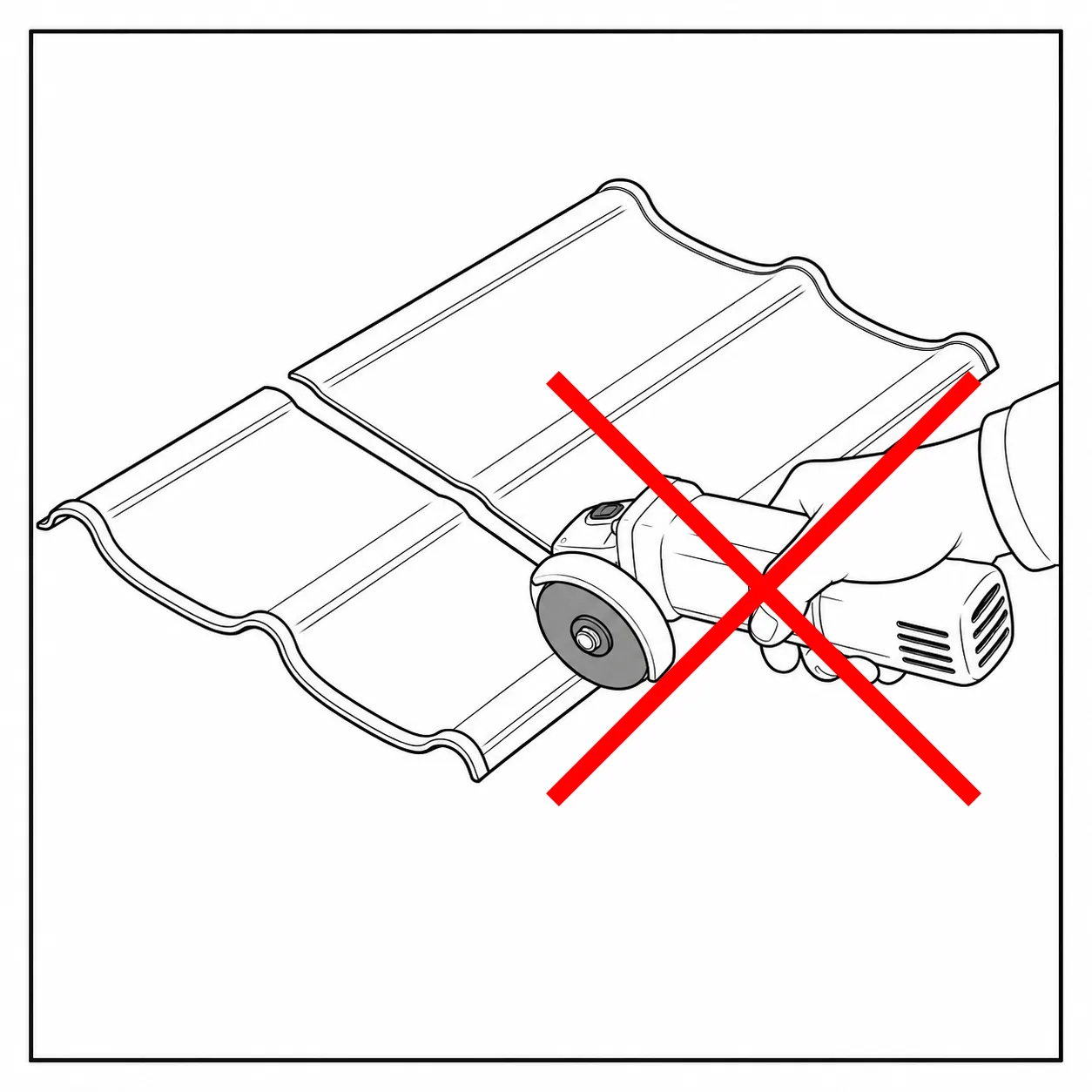

À proscrire L'usage des meuleuses et de tout outil à vitesse de coupe élevée est interdit : la chaleur détruit la protection anticorrosion.
Nettoyage et retouches
Retirez les résidus et copeaux métalliques issus des découpes à l'aide d'une brosse douce. Les coups et griffes éventuels peuvent être retouchés avec la peinture de retouche assortie (disponible sur commande). Grâce à sa protection, le panneau reste à l'abri de l'oxydation.
8. Conseils pratiques de mise en œuvre

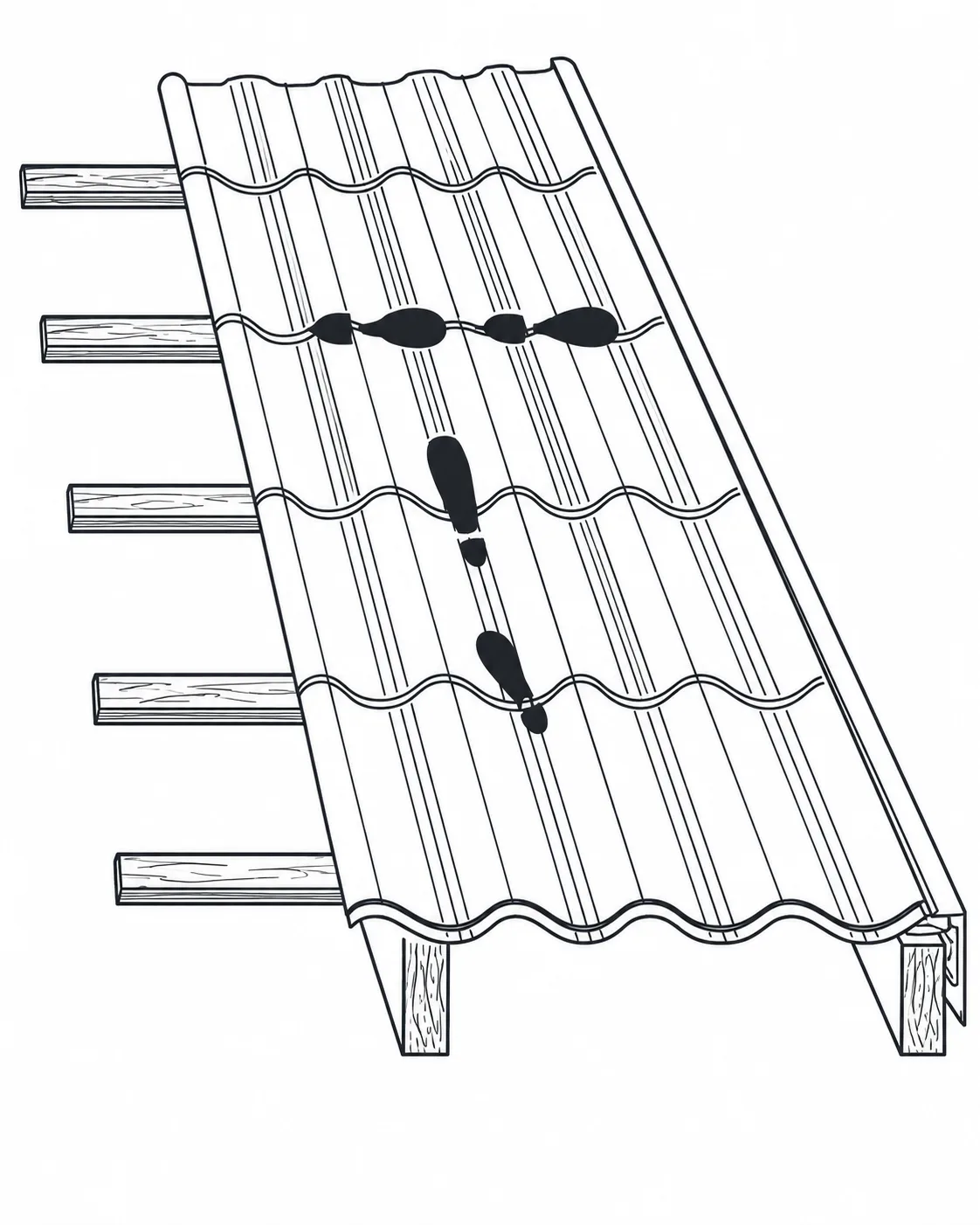

- Circulation sur le toit : marchez toujours dans le creux et au pied de l'onde, jamais sur le sommet.

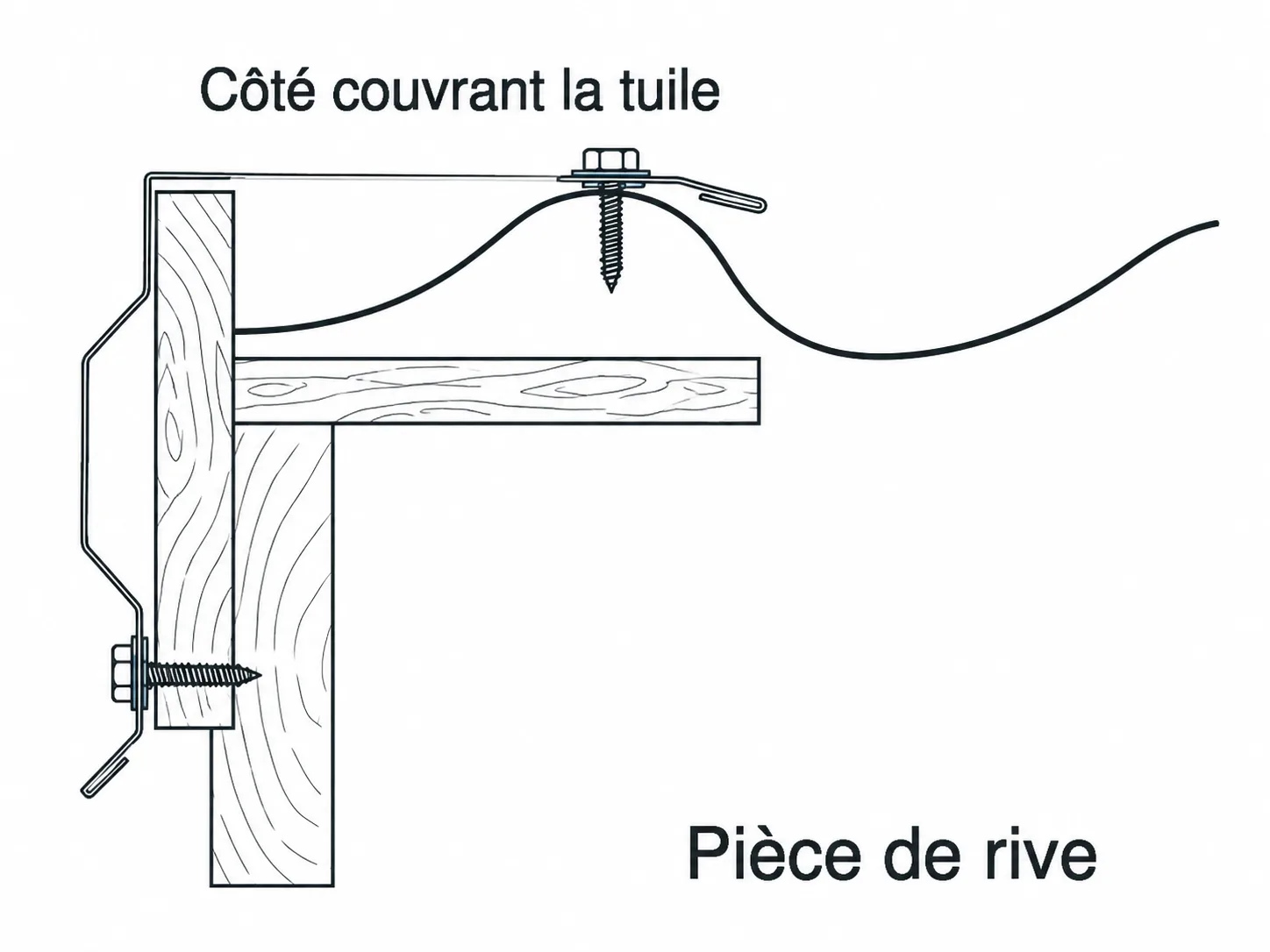

- Pièce de rive : à poser côté couvrant la tuile pour une finition propre des bords.

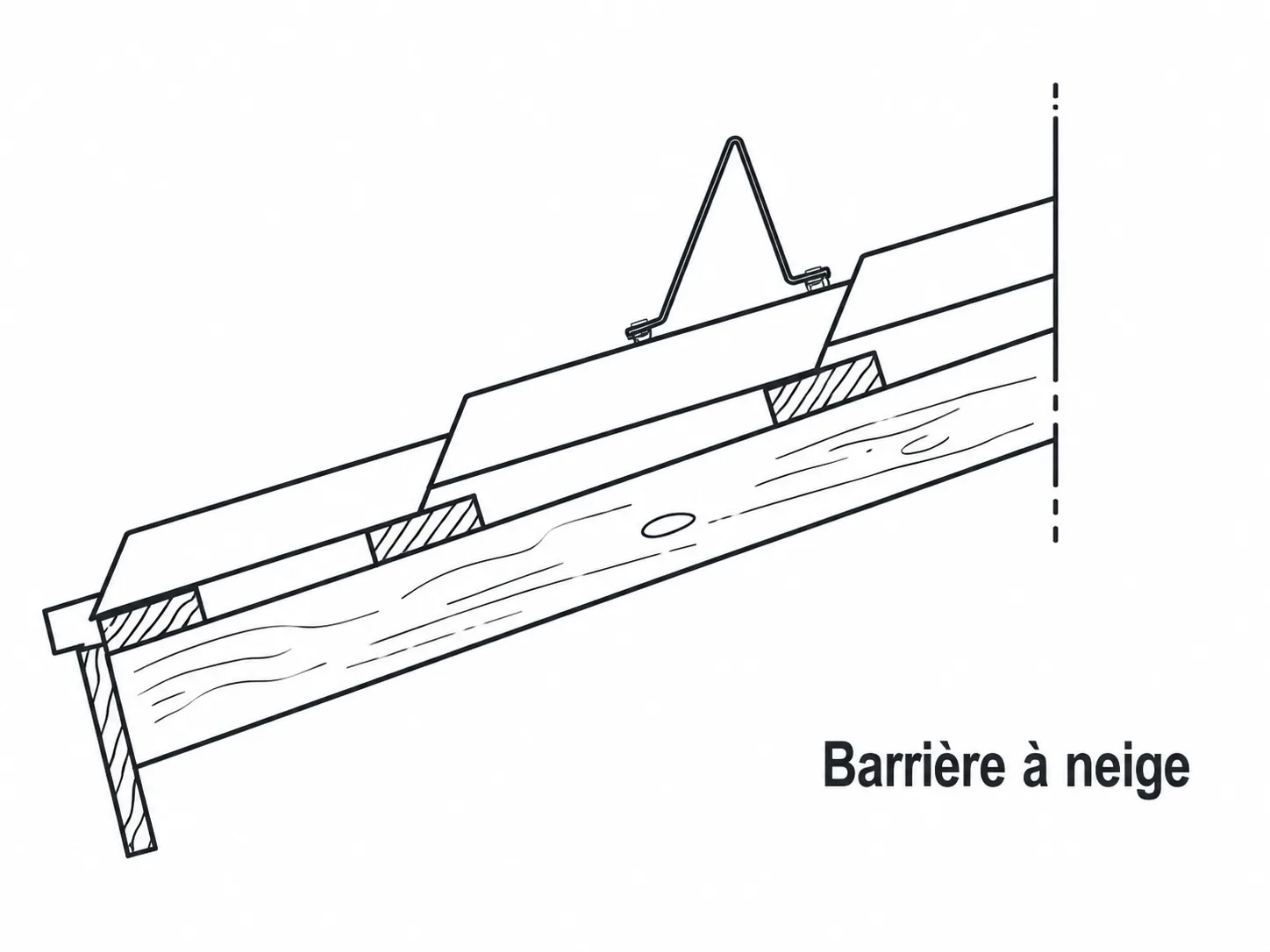

- Barrière à neige : recommandée dans les régions exposées pour retenir les glissements de neige.

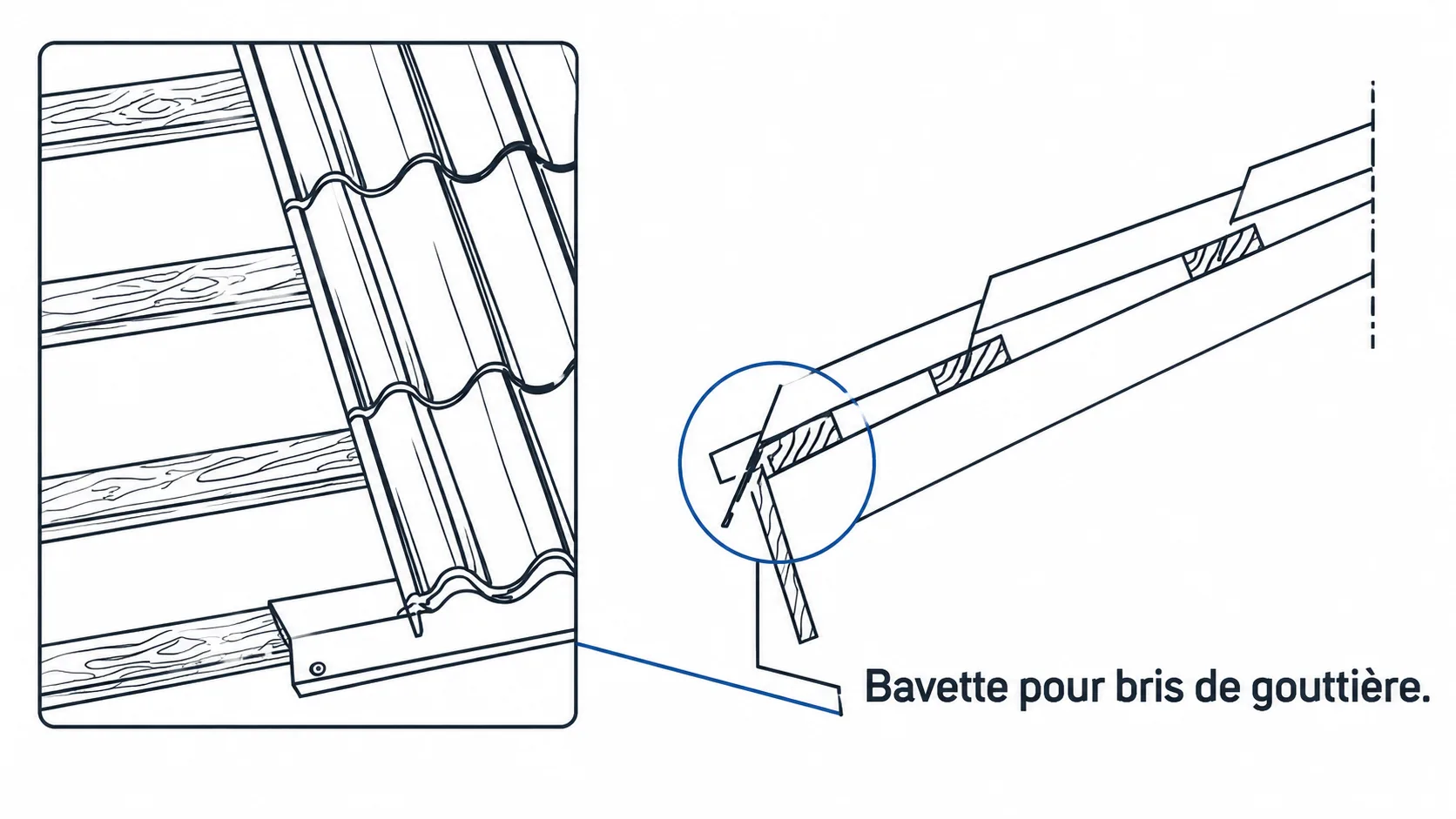

- Bavette : à prévoir pour la protection contre le bris de gouttière.
Questions fréquentes sur le montage
Quelle est la pente minimale pour poser un panneau tuiles métalliques ?
La pente minimale admissible est de 8°, et le panneau peut se poser jusqu'à la verticale.
Quel entraxe pour les liteaux ?
Les liteaux se posent à 350 mm d'axe en axe, la première latte côté gouttière étant 10 mm plus épaisse que les suivantes.
Combien de vis par mètre carré ?
Comptez 6 à 8 vis autoforantes par m² en surface courante, en plus des fixations systématiques des première et dernière rangées.
Comment découper un panneau tuiles métalliques ?
Utilisez des outils à faible vitesse de coupe (cisaille, grignoteuse, scie à fine denture). N'utilisez jamais de meuleuse, qui endommagerait le traitement anticorrosion.
Dans quel sens poser les panneaux ?
Toujours perpendiculairement à la gouttière, en partant du bas de la pente et de droite à gauche.
- Matière
- Métal
- Epaisseur
- 2,6 mm
- Largeur
- 86 cm
- Profondeur
- 113,50 cm
- Poids
- 4,4 Kg
- Largeur du paquet
- 89 cm
- Hauteur du paquet
- 3 cm
- Longueur du paquet
- 118 cm
8715815632842
