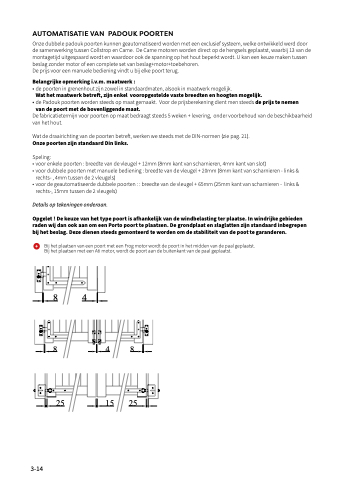

AUTOMATISATIE VAN PADOUK POORTEN
Onze dubbele padouk poorten kunnen geautomatiseerd worden met een exclusief systeem, welke ontwikkeld werd door de samenwerking tussen Collstrop en Came. De Came motoren worden direct op de hengsels geplaatst, waarbij 13 van de montagetijd uitgespaard wordt en waardoor ook de spanning op het hout beperkt wordt. U kan een keuze maken tussen beslag zonder motor of een complete set van beslag+motor+toebehoren.
De prijs voor een manuele bediening vindt u bij elke poort terug.
Belangrijke opmerking i.v.m. maatwerk :
• de poorten in grenenhout zijn zowel in standaardmaten, alsook in maatwerk mogelijk.
Wat het maatwerk betreft, zijn enkel vooropgestelde vaste breedten en hoogten mogelijk.
• de Padouk poorten worden steeds op maat gemaakt. Voor de prijsberekening dient men steeds de prijs te nemen van de poort met de bovenliggende maat.
De fabricatietermijn voor poorten op maat bedraagt steeds 5 weken + levering, onder voorbehoud van de beschikbaarheid van het hout.
Wat de draairichting van de poorten betreft, werken we steeds met de DIN-normen (zie pag. 21).
Onze poorten zijn standaard Din links.
Speling:
• voor enkele poorten : breedte van de vleugel + 12mm (8mm kant van scharnieren, 4mm kant van slot)
• voor dubbele poorten met manuele bediening : breedte van de vleugel + 20mm (8mm kant van scharnieren - links &
rechts- , 4mm tussen de 2 vleugels)
• voor de geautomatiseerde dubbele poorten : : breedte van de vleugel + 65mm (25mm kant van scharnieren - links &
rechts-, 15mm tussen de 2 vleugels)
Details op tekeningen onderaan.
Opgelet ! De keuze van het type poort is afhankelijk van de windbelasting ter plaatse. In windrijke gebieden raden wij dan ook aan om een Porto poort te plaatsen. De grondplaat en slaglatten zijn standaard inbegrepen bij het beslag. Deze dienen steeds gemonteerd te worden om de stabiliteit van de poot te garanderen.
+ Bij het plaatsen van een poort met een Frog motor wordt de poort in het midden van de paal geplaatst. Bij het plaatsen met een Ati motor, wordt de poort aan de buitenkant van de paal geplaatst.
84
848
25 1525
3-14
